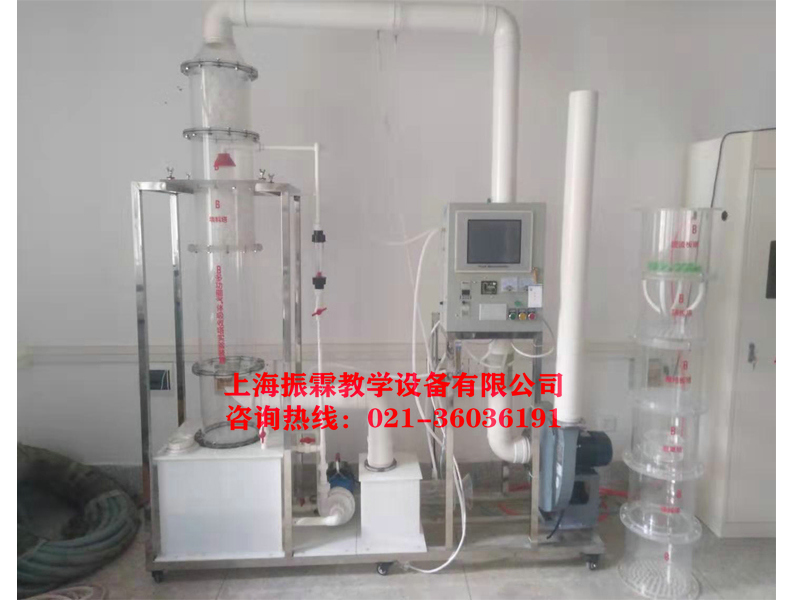

一、多功能氣體吸收塔實驗設備的原理、用途及特點：

　　吸收塔是 一種廣泛采用的氣液傳質設備，廣泛應用于化工、石油化工及環境保護等行業中。其基本原理是利用氣體在液體中溶解度的不同，實現氣液間的物質傳遞。吸收塔的功能就是通過適當?shù)慕Y構形式，提供充分的氣液接觸面積，并形成不斷更新的液面。目前吸收塔的類型很多，吸收性能和流體力學特性各不相同，在不同場合有不同的應用。本設備可通過不同類型塔板的更換，實現一塔進行7種吸收塔類型試驗的功能。

　　吸收塔的種類很多，本裝置是專門為學校教學及科研而研制的實驗設備，用以了解、測試各類吸收塔的結構、特點、吸收效率及各種塔板的流體力學性能。

　　裝置組合了幾種目前國內最為典型的塔板結構，能進行：

　　1、填料塔氣體吸收性能及濕法除塵實驗;

　　2、噴淋塔氣體吸收性能及濕法除塵實驗;

　　3、篩板塔氣體吸收性能及濕法除塵實驗;

　　4、浮閥塔氣體吸收性能及濕法除塵實驗;

　　5、旋流板塔氣體吸收性能及濕法除塵實驗;

　　6、泡罩塔氣體吸收性能及濕法除塵實驗;

　　7、柵格板塔氣體吸收性能及濕法除塵實驗;

二、多功能氣體吸收塔實驗設備的技術指標及參數：

　　1、工作環境： 5℃-40℃、

　　2、輸入電壓： 220V、功率2100W

　　3、氣體流量=100~200m3/h、

　　4、多功能吸收塔徑：Ø 250mm×高：1600mm、

　　5、動力裝置布置為負壓式、

　　6、塔身為有機玻璃、

　　7、SO2進氣濃度：0.1~0.5% 、

　　8、空塔氣速：0.5~1.2m/s 、

　　9、壓力損失：500Pa/m 、

　　10、液氣比：1~10L/m3 、

　　11、噴淋密度：6~8m3/(m2·h) 、

　　12、霧沫夾帶：小于7% 、

　　13、處理氣量約：200m3/h 、

　　14、吸收效率約：80%、

　　15、外形尺寸：長2200mm寬550mm高2200mm、

　　16、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　17、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、多功能氣體吸收塔實驗設備的主要配置：

　　1、填料塔、噴淋塔、篩板塔、浮閥塔、旋流板塔、泡罩塔、柵格板塔氣體吸收塔各1套：標準可替換塔板、透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、

　　2、人工監測進出口2組、測壓環2組，透明測壓軟管1批;

　　3、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　4、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套;

　　5、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15(m)功率750W;含液體噴淋分配裝置1套;

　　6、流量測量與調節：液體流量計1只、(LZS-25、量程:160～1600L/ h)、

　　7、氣塵靜態混合器1套：采用箱式靜態混合器;

　　8、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、

　　9、變頻器1套：控制風機轉矩調節風量大小;

　　10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　11、 Ø 110連接管路及控制球閥

　　12、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、多功能氣體吸收塔實驗設備的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　　⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
